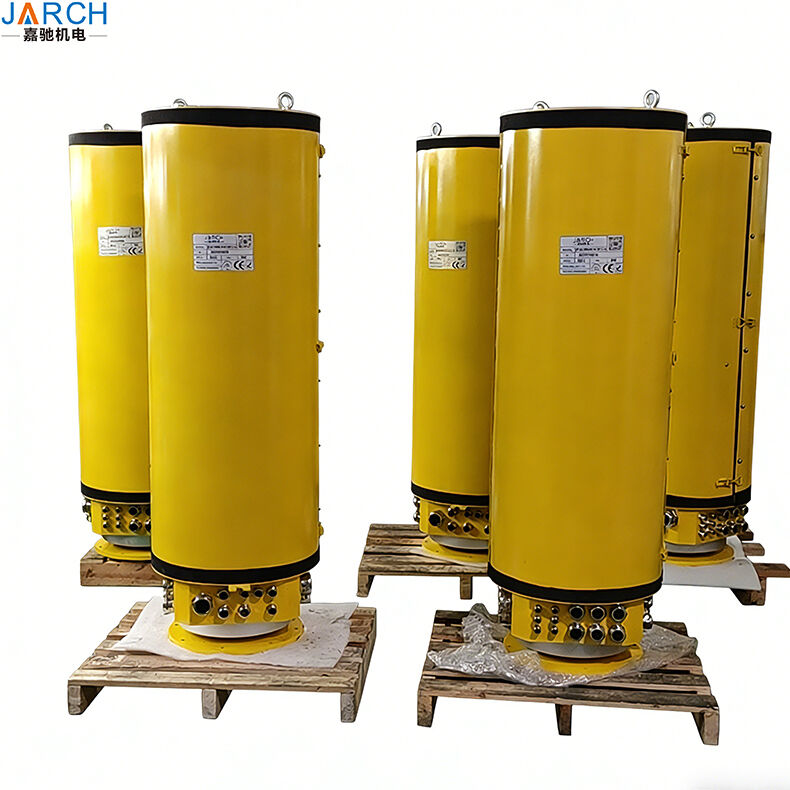

Cavo ad alta tensione bobina Slip Ring torre gru 12,5kv slip Ring collezionista centrale anello per 15kv gru

1- Riguardo allo Slip Ring.

Gli anelli a scivolo sono dispositivi elettromeccanici per la trasmissione di energia elettrica, segnali di controllo e/o dati da una struttura stazionaria a una struttura rotante (o viceversa).Offriamo una gamma completa di anelli per la trasmissione di tensione da mV a 36 kV e correnti da mA a 3600 A. Tutte le serie sono adatte per essere mescolate con segnali e dati. Le soluzioni personalizzate possono andare oltre fino a 13000 A e 43,2 kV. Applichiamo sempre la migliore tecnologia per soddisfare le vostre esigenze:Puli e spazzolePossiamo fornire composizioni da pochi pali a diverse centinaia, in base alle esigenze della vostra applicazione.Gli assemblaggi degli anelli di scivolo possono essere forniti sia come aperti, “non chiusi” per adattamenti speciali per i clienti, o completamente chiusi con un alloggiamento in plastica o metallo ad alto impatto, adatto anche per luoghi pericolosi.Sono disponibili altri accoppiamenti rotanti per fluidi o gas e possono essere integrati giratori a fibra ottica..

2.Visualizzazione del prodotto:

I nostri anelli di scivolo industriali JARCH sono progettati per fornire una trasmissione affidabile di potenza, segnali e dati in applicazioni rotanti.sono ampiamente utilizzati inturbine eoliche, robotica, gru, macchine di imballaggio e attrezzature mediche. Con basso rumore elettrico, stabilità ad alta velocità e lunga durata di vita, i nostri anelli di scivolo assicurano un continuo 360°Crotazione senza intreccio dei cavi.

3- Una gruSparametri dell'anello labiale:

3.1 Nome del componente: anello di scivolo conduttivo JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Temperatura dell'ambiente di lavoro: -40°C ~ + 40°C

3.1.2 Livello di protezione: IP64

3.1.3 Tensione di funzionamento: DC 24 V/AC400 V

3.1.4 Velocità di lavoro: 0~2 giri/min

3.1.7 Resistenza di isolamento: 500 MΩ, il valore di fluttuazione della resistenza dinamica è inferiore a 30 m Ω

3.1.8 Numero di anelli: 62 anelli in totale,

3.1.9 Corrente dell'anello di alimentazione:

8 anelli - 400 A, ED100%, 400 V

9 anelli - 150 A, ED100%, 400 V

20 anelli - 21 A, ED100%, 400 V

10 anelli - 20 mA, ED100%, 10V:

Peso corporeo: 160 kg

3.2 Disegno di aspetto e dimensioni di installazione

4.Anello a scivolo Caratteristiche chiave e vantaggi:

1. Robusto e duraturo

*** Costruito con contatti di filo in lega d'oro e tecnologia avanzata di spazzola per un'usura minima.

*** Funzionamento senza manutenzione con una durata superiore a 10 milioni di rotazioni.

***Alta resistenza alle temperature da -40°C a 80°C, adatta ad ambienti difficili.

2. Integrità del segnale superiore

***Bassissimo rumore elettrico (<0,5 resistenza al contatto) garantisce una trasmissione stabile.

***Sostiene la trasmissione mista di potenza, Ethernet (CAT5/CAT6), USB, video HD e segnali dei sensori.

***Ideale per il feedback del servomotore, i segnali dell'encoder e il bus CAN in automazione.

3. Design compatto e versatile

*** Disponibile in forma di capsule, di traverso e di pancake.

***Anelli di scivolo in miniatura (da 10 mm di diametro) per applicazioni con spazio limitato come giunzioni robotiche e telecamere CCTV.

***Dimensioni personalizzabili (6mm a 300mm) e configurazioni di circuiti (1 a 100+ circuiti).

4Costruito per le condizioni difficili.

***Protezione IP54, IP65 o IP67 disponibile per prestazioni antipolvere e impermeabili.

***Cabina resistente alla corrosione, perfetta per parchi eolici offshore, applicazioni marine e gru all'aperto.

***Alta resistenza alle vibrazioni e agli urti per macchinari pesanti.

5. Applicazioni (dove viene utilizzato):

Energia eolica: sistemi di controllo del passo, azionamenti a guinzaglio, monitoraggio delle condizioni.

Robotica: braccia robot, robot collaborativi (cobot), AGV, robot di saldatura.

Manipolazione dei materiali: gru a grattacielo, gru a impilazione, tavoli rotanti, linee di imballaggio.

Medicina e Difesa: scanner, sistemi radar, telecamere panoramiche.

Automazione industriale: tappe rotanti, tabelle di indicizzazione, gestione dei cavi.

RFQ

1Tutti gli articoli standard pubblicati hanno disegni 2D e disegni 3D?

Sì, certo. Inviaci un'email a kris@szjarch.cn per ulteriori informazioni.

2Quali anelli di scivolo medio possono essere personalizzati e quali parametri sono richiesti?

Attraverso il mezzo: gas, liquido, elettricità, Ethernet, fibra ottica, miscelazione gas-liquido-elettrico e così via

3Per gli anelli di scivolo elettrici sono richiesti i seguenti parametri:

a. numero di circuiti (numeri degli anelli), corrente, tensione, velocità di rotazione, temperatura, grado di protezione;

b. Se è necessario trasmettere un segnale, quali tipi di segnale e se il segnale deve essere protetto.

c. Il diametro interno (ID), la lunghezza, la larghezza e l'altezza richieste.

l'altezza massima deve essere inferiore a XX mm.

4Per gli anelli pneumatici o idraulici, sono richiesti i seguenti parametri:

a. Che tipo di gas o di liquido si tratta? I nostri anelli di scivolo possono trasmettere pneumatici (vuoto, aria, gas...), idraulici (olio, acqua, liquido freddo...), ecc.

b. pressione, velocità di rotazione, temperatura del mezzo trasmesso;

c. dimensioni del porto: G1/8 o PT1/4, ecc.;

d. Il diametro interno (ID), la lunghezza, la larghezza e l'altezza richieste; qualunque requisito specifico per questi?

e. coppia massima accettabile dell'anello di scivolo;

f. Come installare: fissare le viti nell'albero rotante o installare con flange?

5. Per Ethernet sono richiesti i seguenti parametri:

a. 1000M o 100M;

b. numero di circuiti (numeri degli anelli), corrente, tensione, velocità di rotazione;

c. Se è necessario trasmettere un segnale, quali tipi di segnale e se il segnale deve essere protetto.

d. Il diametro interno (ID), la lunghezza, la larghezza e l'altezza richieste.

6Un'installazione corretta, un funzionamento sotto la velocità di rotazione massima e un ambiente adeguato sono buoni per prolungare la vita utile degli anelli di scivolo.
