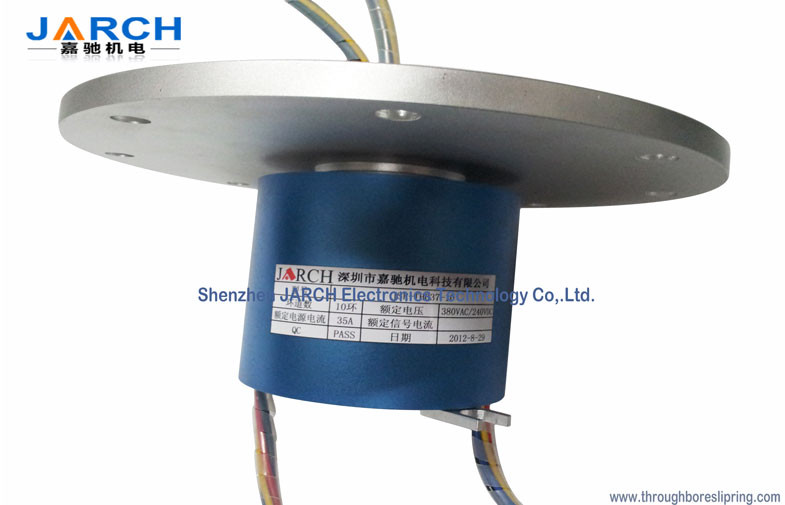

• La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza
La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza

La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza

Dettagli:

Luogo di origine: Shenzhen, Cina
Marca: JARCH
Certificazione: CE,FCC,ROHS
Numero di modello: JSR-TH020

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1PC
Prezzo: US $ 200 - 300 / Piece
Imballaggi particolari: Contenitore di regalo o imballaggio di abitudine
Tempi di consegna: 5-10 giorni
Termini di pagamento: Franco fabbrica, L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 500pcs/week
Miglior prezzo Contatto

Informazioni dettagliate

dimensione esterna: 78mm Lunghezza del cavo: 300 mm
Filo di piombo: UL Teflon® Awg26, Awg22, Awg16, colore codificato Materiale di costruzione: Lega di alluminio
Materiale del contatto: Metallo prezioso: D'oro oro Circuiti: 2-24
Correnti: 2A/5A/15A/20A/30A Tensione: 380Vac/Vdc
Velocità massima: 500rpm Protezione: IP54/IP68
Evidenziare:

connettore elettrico rotatorio

,

attraverso l'anello di contatto alesato

Descrizione di prodotto

Temperatura 150℃ dell'anello di contatto della termocoppia del montaggio della flangia per il macchinario del rullo di riscaldamento

Dettagli rapidi:

Numero di modello: JSR-TH020-FL Dimensione interna (millimetro): --
Dimensione esterna: 78mm Circuiti: 2~24
Volt AC/DC (V): mV~380Vac/Vdc Corrente (A):  2A/5A/15A/20A/30A
Velocità (RPM): 250~500RPM Protezione: IP54 (IP68 facoltativo)



Imballaggio & consegna:

Dettagli d'imballaggio: Pacchetto standard del cartone dell'esportazione
Dettagli di consegna:

Tempo di Delivey per il campione i 3 giorni/termini di consegna per ordine dipende dalla quantità
Spedizione: DA DHL, da Fedex, DA UPS o DAL TNT ......



Descrizione:

I collettori ad anello possono essere utilizzati in tutto il sistema elettromeccanico che richiede la rotazione libera e continua mentre trasferisce il potere o i dati da uno stazionario ad una struttura girante.
Inoltre è chiamato un'interfaccia elettrica rotatoria, Assemblee dell'anello di contatto, connettore rotatorio, anello di contatto Units.It può migliorare la capacità elettromeccanica, semplifica la progettazione di sistema, elimina il danno possibile mentre rotazione. È l'apparato chiave del worktable rotatorio di varia precisione, dello strumento elettrico della prova, della fabbricazione e dello strumento del controllo dei processi.

Le serie del TH di JARCH tramite i collettori ad anello alesati sono adatte idealmente per le applicazioni elettriche dell'anello di contatto dove i segnali ed il potere devono essere trasferiti e la a attraverso il foro è richiesta per passare un'asse o l'altra alimentazione da parte a parte.


L'anello di contatto della termocoppia di TH020-FL fornisce 2 ~ 3 circiuts 15A ~ 30A per potere del radiatore, 2 circiuts per la termocoppia segnalano. Usa la tecnologia della spazzola della fibra di JARCH che offre parecchi vantaggi sopra i contatti convenzionali dell'anello di contatto compreso i punti di contatto multipli per pacco della spazzola, forza bassa del contatto ed usura bassa del contatto. Fornisce un modello del montaggio della flangia.


Benefici:

· Segnale unico che tratta prestazione con rumore di circuito elettrico minimo
· Strettamente imballando per andare d'accordo i vincoli dello spazio più esigenti
· Completamente - compatibile con sia i segnali del livello di controllo di TTL che di analogo
· Cuscinetti a sfera di precisione per lunga vita
· Doppii vetri disponibili, IP67 facoltativo
· Costruzione di alluminio anodizzata irregolare
· Disponibile con Ethernet
· Consegna rapida


Dimensioni:
La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza 0
Spiegazione di modello:

La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza 1

Specificazione:



Anelli 2~72 Corrente 2A/5A/15A/20A/30A
Tensione mV~380 VDC/VAC Velocità massima 500RPM
Con la dimensione di foro nessuno  Diametro esterno 78mm
Materiale dell'alloggio Lega di alluminio Coppia di torsione 0.05N.m; +0.03N.m/6rings
Vita lavorativa 50million Materiale del contatto Metallo prezioso: D'oro oro
Rumore elettrico <5 m=""> Resistenza di contatto <2m>
Resistenza dielettrica 1000VDC@50Hz Filo di piombo UL Teflon® Awg26, Awg22, Awg16
Resistenza di isolamento 500MΩ@600VDC Lunghezze del cavo 300mm (12")
Impiegati di funzionamento. -40°C a 80°C Protezione IP54 (IP68 facoltativo)
Materiali Senza piombo, ROHS Certificato CE, FCC



Applicazioni:


• Rullo di riscaldamento elettrico.

• Imballaggio/avvolgere macchinario

• Sistemi di trasporto a semiconduttore

• Macchinario industriale

• tavole di indice rotatorie

• Attrezzatura del controllo dei processi

• Torrette o avvolgicavi pesanti dell'attrezzatura

• Illuminazione di emergenza, macchine di trasporto con palette di robotica, opzione

• Attrezzatura medica | sensori rotatori, illuminazione di emergenza, robotica

• Avvolgicavi miniatura


Istruzioni di installazione:

Asse montata
La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza 2

Flangia montata:

La temperatura 150℃, 300mm dell'anello di contatto della termocoppia del montaggio della flangia conduce la lunghezza 3



Prodotti principali di Jarch:



1. serie a fibra ottica del giunto rotante

2. Con la serie alesata dell'anello di contatto

3. Elettro serie ottica dell'anello di contatto

4. Serie ibrida dell'anello di contatto

5. Serie pneumatica del giunto rotante

6. serie rotatoria idraulica del sindacato

7. Serie dell'anello di contatto della capsula

8. Serie dell'anello di contatto del pancake

9. Seriels a corrente forte dell'anello di contatto

10.seriead alta velocitàdell'anellodicontatto

serie dell'anello di contatto 11.Thermocouple

serie dell'anello di contatto 12.Miniature

serie dell'anello di contatto della turbina 13.Wind

serie dell'anello di contatto 14.Ethernet

serie dell'anello di contatto 15.Explosionproof

serie dell'anello di contatto 16.Mercury


Perché scegliere l'anello di contatto di JARCH?

JARCH Company è un produttore professionista dell'anello di contatto a Shenzhen, Cina. JARCH ha quello diventato delle marche cinesi più note nel mondo per i collettori ad anello di alta qualità ed i servizi di prim'ordine. Da quando siamo stati fondati nel 1998, siamo stati impegnati collettori ad anello in alta qualità innovare, di sviluppo e di fabbricazione e fornendo le soluzioni perfette di rotazione per i clienti intorno al mondo.
Con l'esperienza di più di 19 anni di campo, JARCH ha stabilito le relazioni a lungo termine di affari con le società supernazionali, gli istituti di ricerca, i dipartimenti dell'militare-industria, le università famose come pure molte società in varie industrie nel paese ed all'estero.
Ci specializziamo nelle soluzioni su ordinazione dei collettori ad anello adattate per soddisfare le richieste del vostro progetto della prestazione, della prova, della qualificazione e della consegna. I nostri gruppi capiscono l'importanza di pianificazione completa del progetto assicurando il successo del vostro progetto.

Non può trovare la giusta soluzione dei collettori ad anello?


A JARCH Company, ci sforziamo di soddisfare le esigenze dei nostri clienti. Se un'assemblea dal nostro modello standard non non misura i vostri requisiti, il nostro gruppo addetto alla progettazione lavorerà con voi per progettare un'assemblea dell'anello di contatto che soddisfarà le esigenze esatte della vostra società. Con in 19 anni di esperienza JARCH ha raccolto oltre 10.000 disegni, migliaia di progettazioni su ordinazione dell'anello di contatto ed esperienze che sostengono i clienti universalmente.



FAQ



Q1: È voi una fabbrica o una società per azioni?
A: Siamo una manifattura professionale con il gruppo ad alto livello di R & S.
Q2: Quanti tipi dei collettori ad anello avete?
A: Possiamo fornire tutti i tipi di collettori ad anello. Quale l'anello di contatto minitary, sliring su misura,
anello di contatto miniatura, anello di contatto ottico della fibra, giunto rotante di rf, HD combinare tipo,
anello di contatto del disco, anello di contatto di energia eolica, anello di contatto di energia solare, anello di contatto del attraverso-foro, ecc.
Q3: Potete fornire ai collettori ad anello i segnali ad alta frequenza e (o) i segnali di comunicazioni ottiche.
A: Sì, possiamo fornire i collettori ad anello dei segnali misti come vostra richiesta.
Q4: che cosa è la vita lavorativa dei vostri collettori ad anello.
A: le rivoluzioni di 30~50 milioni per la norma un, le rivoluzioni di 50~80 milioni per lo speciale un,
Anche possiamo fornire le rivoluzioni molto più alte come vostro requisito speciale.
Q5: Fornite l'OEM ed il ODM?
A: Sì, forniamo l'OEM ed il ODM.
Q6: Che dati tecnici dovrebbero essere forniti per il nostro modello su misura dell'anello di contatto.

A: Se volete costomize il modello speciale dell'anello di contatto, dovete fornire i dati dettagliati come qui sotto:

velocità di a.operatring (RPM)
tipo di b.the di installazione

dimensione di c.outline

d.channels (no di singolo cavo oltre a cavo)
tensione & corrente di e.rated per gli anelli di potere e gli anelli del segnale

tipo del segnale di f.the e riferito
parametri (molto importanti)

temperatura h.IP (requisiti di g.operating di sigillamento)

Q7: Quanto tempo è il vostro termine d'esecuzione di produzione?
A: Ha bisogno dei 7 - 15 giorni per i prodotti standard, i 10 - 20 giorni per i prodotti su misura semplici,
15 - 40 giorni per i porducts su misura complesso.
Q8: Che cosa è il vostro porto della consegna?
A: Il nostro porto della consegna è Shenzhen
Q9: Come fate la consegna le nostre merci?
A: Gli ordini solitamente piccoli possono essere deliveried da aria, grandi ordini possono essere deliveried dal mare.
Può essere negoziato prima della consegna.
