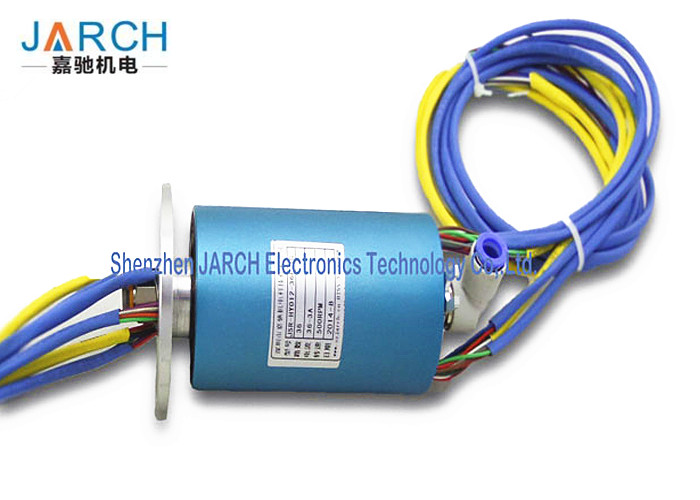

Anello di contatto elettrico pneumatico ad alta pressione con rumore di circuito elettrico minimo, anello di contatto del livello di controllo di 300rmp TTL
Dettagli:
| Luogo di origine: | Shenzhen, Cina |
| Marca: | JARCH |
| Certificazione: | CE,FCC,ROHS |
| Numero di modello: | JSR-HY012-36E-1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1PC |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | Contenitore di regalo o imballaggio di abitudine |
| Tempi di consegna: | 5-10 giorni |
| Termini di pagamento: | Franco fabbrica, L/C, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 500pcs/week |
|
Informazioni dettagliate |
|||
| Sizee interno: | 6 mm | dimensione esterna: | 56mm |
|---|---|---|---|
| Filo di piombo: | UL Teflon® Awg26, Awg22, Awg16 | Materiale di costruzione: | Lega di alluminio |
| Materiale del contatto: | Metallo prezioso: D'oro oro | Tensione: | 380Vac/Vdc |
| Corrente: | 2A/5A/15A | Velocità massima: | 300 giri/min. |
| Protezione: | IP54 | ||
| Evidenziare: | attacco snodato in acciaio elettrico,giunto rotante elettrico |
||
Descrizione di prodotto
Anello di contatto elettrico pneumatico ad alta pressione con rumore di circuito elettrico minimo, 6mm OD
Caratteristica:
tensione 1.Max: 380Vac/Vdc
2.2-36 circuiti, corrente 5A/15A
3.ID/OD:6/56mm
velocità 4.Max: 300rpm
5. Completamente - compatibile con sia i segnali del livello di controllo di TTL che di analogo
Dettagli rapidi:
| Numero di modello: | JSR-HY012 | Dimensione interna (millimetro): | 6mm |
| Dimensione esterna: | 56mm | Circuiti: | 2~36 |
| Volt AC/DC (V): | mV~380Vac/Vdc | Corrente (A): | 2A/5A/15A |
| Velocità (RPM): | 300RPM | Dimensione della metropolitana | 8mm |
Descrizione:
I collettori ad anello possono essere utilizzati in tutto il sistema elettromeccanico che richiede la rotazione libera e continua mentre trasferisce il potere o i dati da uno stazionario ad una struttura girante.
Modo di passaggio rotatorio elettrico pneumatico di sostegno 2-12 del sindacato di serie di JARCH HY pneumatico/idraulico, può combinarsi con potere, il segnale, Ethernet, USB, Devicenet, la rete di controllo, Canbus a richiesta. Anche potrebbe essere montato dall'asse o dal montaggio facoltativo della flangia. I tipi di media del passaggio possono usare l'aria/gas, il prodotto chimico, DI/acqua di rubinetto, l'olio, l'acqua/glicol.
I JSR-HY012-36E-1G forniscono 1 anello elettrico rotatorio del segnale dei circiuts 2A del sindacato combine36 del passaggio o di contatto di potere 15A. L'anello di contatto fornisce una flangia rotatoria può essere installa su una tavola rotante.
Benefici:
· Segnale unico che tratta prestazione con rumore di circuito elettrico minimo
· Strettamente imballando per andare d'accordo i vincoli dello spazio più esigenti
· Completamente - compatibile con sia i segnali del livello di controllo di TTL che di analogo
· Cuscinetti a sfera di precisione per lunga vita
· Doppii vetri disponibili, IP67 facoltativo
· Costruzione di alluminio anodizzata irregolare
· Basso costo, prezzi preferenziali
· Piccola dimensione
· Consegna rapida
Dimensioni:
La lunghezza dell'anello di contatto si consiglierà quando gli anelli ed i dettagli correnti sono opzioni. Contatti prego l'ufficio tecnico di JARCH.
Modelli la spiegazione:
Specifiche elettriche:
| Anelli | 2~36 | Corrente | Segnale (2A) o 5A/10A/15A |
| Tensione | mV~380 VDC/VAC | Velocità massima | 300RPM |
| Con la dimensione di foro | 6mm | Diametro esterno | 56mm |
| Materiale dell'alloggio | Lega di alluminio | Coppia di torsione | 0.05N.m; +0.03N.m/6rings |
| Vita lavorativa | 50million | Materiale del contatto | Metallo prezioso: D'oro oro |
| Rumore elettrico | <5 m=""> | Resistenza di contatto | <2m> |
| Resistenza dielettrica | 1000VDC@50Hz | Filo di piombo | UL Teflon® Awg26, Awg22, Awg16 |
| Resistenza di isolamento | 500MΩ@600VDC | Lunghezze del cavo | 300mm (12") |
| Impiegati di funzionamento. | -40°C a 80°C | Protezione | IP54 (IP68 Optiaonal) |
| Materiali | Senza piombo, ROHS | Certificato | CE, FCC |
Applicazioni:
• Attrezzatura esposizione/della mostra
• Imballaggio/avvolgere macchinario
• Sistemi di trasporto a semiconduttore
• Macchinario industriale
• tavole di indice rotatorie
• Attrezzatura del controllo dei processi
Istruzioni di installazione:
Flangia montata:
Prodotti principali di Jarch:
1. serie a fibra ottica del giunto rotante
2. Con la serie alesata dell'anello di contatto
3. Elettro serie ottica dell'anello di contatto
4. Serie ibrida dell'anello di contatto
5. Serie pneumatica del giunto rotante
6. serie rotatoria idraulica del sindacato
7. Serie dell'anello di contatto della capsula
8. Serie dell'anello di contatto del pancake
9. Seriels a corrente forte dell'anello di contatto
10.seriead alta velocitàdell'anellodicontatto
serie dell'anello di contatto 11.Thermocouple
serie dell'anello di contatto 12.Miniature
serie dell'anello di contatto della turbina 13.Wind
serie dell'anello di contatto 14.Ethernet
serie dell'anello di contatto 15.Explosionproof
serie dell'anello di contatto 16.Mercury
Perché scegliere l'anello di contatto di JARCH?
JARCH Company è un produttore professionista dell'anello di contatto a Shenzhen, Cina. JARCH ha quello diventato delle marche cinesi più note nel mondo per i collettori ad anello di alta qualità ed i servizi di prim'ordine. Da quando siamo stati fondati nel 1998, siamo stati impegnati collettori ad anello in alta qualità innovare, di sviluppo e di fabbricazione e fornendo le soluzioni perfette di rotazione per i clienti intorno al mondo.
Con l'esperienza di più di 19 anni di campo, JARCH ha stabilito le relazioni a lungo termine di affari con le società supernazionali, gli istituti di ricerca, i dipartimenti dell'militare-industria, le università famose come pure molte società in varie industrie nel paese ed all'estero.
Ci specializziamo nelle soluzioni su ordinazione dei collettori ad anello adattate per soddisfare le richieste del vostro progetto della prestazione, della prova, della qualificazione e della consegna. I nostri gruppi capiscono l'importanza di pianificazione completa del progetto assicurando il successo del vostro progetto.
Non può trovare la giusta soluzione dei collettori ad anello?
A JARCH Company, ci sforziamo di soddisfare le esigenze dei nostri clienti. Se un'assemblea dal nostro modello standard non non misura i vostri requisiti, il nostro gruppo addetto alla progettazione lavorerà con voi per progettare un'assemblea dell'anello di contatto che soddisfarà le esigenze esatte della vostra società. Con in 19 anni di esperienza JARCH ha raccolto oltre 10.000 disegni, migliaia di progettazioni su ordinazione dell'anello di contatto ed esperienze che sostengono i clienti universalmente.
Imballaggio & consegna:
| Dettagli d'imballaggio: | Pacchetto standard del cartone dell'esportazione |
| Dettagli di consegna: | Termine di consegna per il campione i 3 giorni/termini di consegna per ordine dipende dalla quantità Spedizione: DA DHL, da Fedex, DA UPS o DAL TNT ...... |
FAQ
| Q1: È voi una fabbrica o una società per azioni? | ||||||||||
| A: Siamo una manifattura professionale con il gruppo ad alto livello di R & S. | ||||||||||
| Q2: Quanti tipi dei collettori ad anello avete? | ||||||||||
| A: Possiamo fornire tutti i tipi di collettori ad anello. Quale l'anello di contatto minitary, sliring su misura, anello di contatto miniatura, anello di contatto ottico della fibra, giunto rotante di rf, HD combinare tipo, anello di contatto del disco, anello di contatto di energia eolica, anello di contatto di energia solare, anello di contatto del attraverso-foro, ecc. |
||||||||||
| Q3: Potete fornire ai collettori ad anello i segnali ad alta frequenza e (o) i segnali di comunicazioni ottiche. | ||||||||||
| A: Sì, possiamo fornire i collettori ad anello dei segnali misti come vostra richiesta. | ||||||||||
| Q4: che cosa è la vita lavorativa dei vostri collettori ad anello. | ||||||||||
| A: le rivoluzioni di 30~50 milioni per la norma un, le rivoluzioni di 50~80 milioni per lo speciale un, Anche possiamo fornire le rivoluzioni molto più alte come vostro requisito speciale. |
||||||||||
| Q5: Fornite l'OEM ed il ODM? | ||||||||||
| A: Sì, forniamo l'OEM ed il ODM. | ||||||||||
| Q6: Che dati tecnici dovrebbero essere forniti per il nostro modello su misura dell'anello di contatto. | ||||||||||
|
A: Se volete costomize il modello speciale dell'anello di contatto, dovete fornire i dati dettagliati come qui sotto: velocità di a.operatring (RPM) dimensione di c.outline d.channels (no di singolo cavo oltre a cavo) tipo del segnale di f.the e riferito temperatura h.IP (requisiti di g.operating di sigillamento) |
||||||||||
| Q7: Quanto tempo è il vostro termine d'esecuzione di produzione? | ||||||||||
| A: Ha bisogno dei 7 - 15 giorni per i prodotti standard, i 10 - 20 giorni per i prodotti su misura semplici, 15 - 40 giorni per i porducts su misura complesso. |
||||||||||
| Q8: Che cosa è il vostro porto della consegna? | ||||||||||
| A: Il nostro porto della consegna è Shenzhen | ||||||||||
| Q9: Come fate la consegna le nostre merci? | ||||||||||
| A: Gli ordini solitamente piccoli possono essere deliveried da aria, grandi ordini possono essere deliveried dal mare. Può essere negoziato prima della consegna. |
||||||||||
| Nota: | ||||||||||
| Se avete qualunque altra domanda, contac dei pls noi senza qualsiasi esitazione. |
