• l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12
  • l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12
l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12

l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12

Dettagli:

Luogo di origine: Shenzhen, Cina
Marca: JARCH
Certificazione: CE,FCC,ROHS
Numero di modello: JSR-CS022-18A

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1PC
Prezzo: US $ 10 - 30 / Piece
Imballaggi particolari: Contenitore di regalo o imballaggio di abitudine
Tempi di consegna: 5-10 giorni
Termini di pagamento: Franco fabbrica, L/C, T/T, Western Union, MoneyGram
Capacità di alimentazione: 2000pcs/week
Miglior prezzo Contatto

Informazioni dettagliate

Materiale del contatto: metallo prezioso: oro ad oro Filo di piombo: L'UL Teflon® Awg28, colore codificato, argenta il rame placcato
dimensione esterna: 12.4mm circuito: 12
Tensione: 240Vac/240Vdc Valutazione corrente: massimo 2A/Ring
Velocità: 250rpm
Evidenziare:

mini anello di contatto

,

piccolo anello di contatto

Descrizione di prodotto

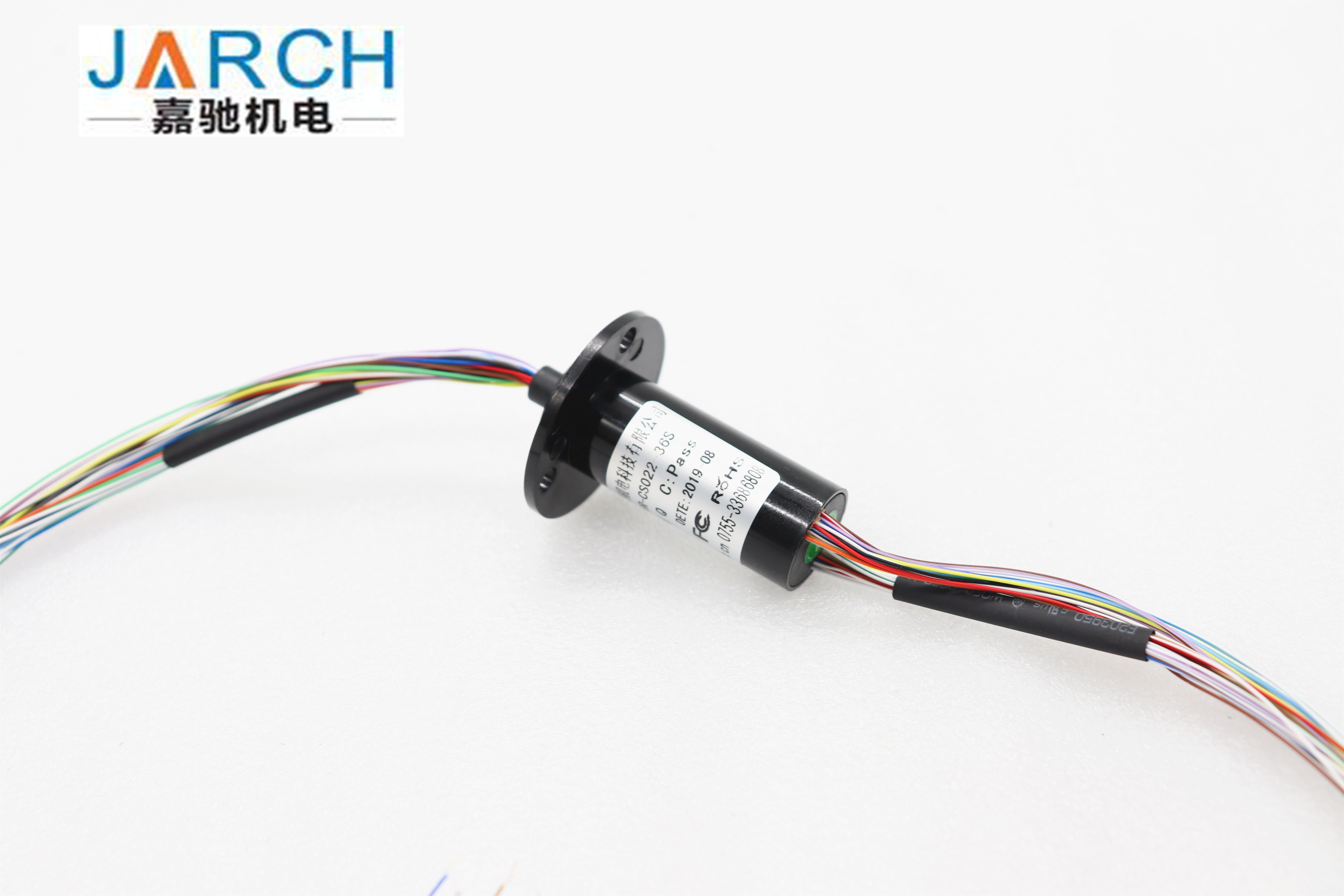

L'anello e la spaccatura di contatto della capsula di robotica della tavola rotante suonano il connettore senza flangia



Dettaglio rapido:


Numero di modello: JSR-CS022-18A Valutazione corrente: massimo 2A/Ring
Dimensione esterna: 12.4mm Circuiti: 12
Volt AC/DC (V): mV~240Vac/Vdc Materiale del contatto:  Contatti dell'D'oro oro
Velocità (RPM): 250RPM Filo di piombo:  Teflon Awg28 dell'UL, colore-codificato,

Imballaggio & consegna:

Dettagli d'imballaggio: Pacchetto standard del cartone dell'esportazione
Dettagli di consegna:

Termine di consegna per il campione i 3 giorni/termini di consegna per ordine dipende dalla quantità
Spedizione: DA DHL, da Fedex, DA UPS o DAL TNT ......



Descrizione:

I collettori ad anello possono essere utilizzati in tutto il sistema elettromeccanico che richiede la rotazione libera e continua mentre trasferisce il potere o i dati da uno stazionario ad una struttura girante.

Inoltre è chiamato un'interfaccia elettrica rotatoria, Assemblee dell'anello di contatto, connettore rotatorio, unità dell'anello di contatto, può migliorare la capacità elettromeccanica, semplifica la progettazione di sistema, elimina il danno possibile mentre rotazione. È l'apparato chiave del worktable rotatorio di varia precisione, dello strumento elettrico della prova, della fabbricazione e dello strumento del controllo dei processi.



L'anello di contatto della capsula di serie del CS è un'unità standard e disponibile immediatamente che usa i contatti dell'oro sull'interfaccia rotatoria. i fili di piombo Colore-codificati sono usati sia sullo statore che sul rotore per la facilitazione dei collegamenti elettrici.



I CS012-06-A, con 6 cavi e comprimono il diametro del corpo di 12.4mm, che chiamiamo il nostro mini anello di contatto. Facendo uso di una progettazione dell'anello della V-scanalatura di 90° per ogni anello e fornisce l'andamento più privo d'intoppi, coppia di torsione più bassa ed abbassa il rumore elettrico che i collettori ad anello del concorrente.


Benefici:


· Andamento più privo d'intoppi.

· Più alta precisione di progettazione

· Abbassi il rumore elettrico.

· Abbassi la coppia di torsione, la resistenza di contatto più bassa

· Consegna rapida





Dimensioni:

l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12 0
Spiegazione di modello:

l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12 1


Specifiche:


Velocità di funzionamento 0-300 giri/min.
Numero dei circuiti 12
Tensione 240 VAC/DC
Valutazione corrente 2A per circuito
Gamma di temperature -20°Cto +60°C
Materiale del contatto Oro ad oro
Dimensione del cavo rame placcato dell'argento 28#
Lunghezza del cavo Norma 250 millimetro (9.843inch)
Resistenza dielettrica ≥500 VCA @50Hz, fra ogni circuito
Resistenza di isolamento 100 MΩ @ 500 VCC
Rumore elettrico 1mΩMin



Applicazioni:


  • Sistema di controllo del CCTV.
  • Attrezzatura di prova elettrica.
  • Attrezzatura medica.
  • Tavola rotante
  • Robotica
  • Attrezzatura di laboratorio
  • Attrezzatura del controllo dei processi e di fabbricazione



Istruzioni di installazione:

Flangia montata:

l'anello e la spaccatura di contatto della capsula di robotica della tavola rotante di 12.4mm suonano il connettore senza circuito della flangia 12 2



Prodotti principali di Jarch:



1. serie a fibra ottica del giunto rotante

2. Con la serie alesata dell'anello di contatto

3. Elettro serie ottica dell'anello di contatto

4. Serie ibrida dell'anello di contatto

5. Serie pneumatica del giunto rotante

6. serie rotatoria idraulica del sindacato

7. Serie dell'anello di contatto della capsula

8. Serie dell'anello di contatto del pancake

9. Seriels a corrente forte dell'anello di contatto

10.seriead alta velocitàdell'anellodicontatto

serie dell'anello di contatto 11.Thermocouple

serie dell'anello di contatto 12.Miniature

serie dell'anello di contatto della turbina 13.Wind

serie dell'anello di contatto 14.Ethernet

serie dell'anello di contatto 15.Explosionproof

serie dell'anello di contatto 16.Mercury


Perché scegliere l'anello di contatto di JARCH?

JARCH Company è un produttore professionista dell'anello di contatto a Shenzhen, Cina. JARCH ha quello diventato delle marche cinesi più note nel mondo per i collettori ad anello di alta qualità ed i servizi di prim'ordine. Da quando siamo stati fondati nel 1998, siamo stati impegnati collettori ad anello in alta qualità innovare, di sviluppo e di fabbricazione e fornendo le soluzioni perfette di rotazione per i clienti intorno al mondo.
Con l'esperienza di più di 19 anni di campo, JARCH ha stabilito le relazioni a lungo termine di affari con le società supernazionali, gli istituti di ricerca, i dipartimenti dell'militare-industria, le università famose come pure molte società in varie industrie nel paese ed all'estero.
Ci specializziamo nelle soluzioni su ordinazione dei collettori ad anello adattate per soddisfare le richieste del vostro progetto della prestazione, della prova, della qualificazione e della consegna. I nostri gruppi capiscono l'importanza di pianificazione completa del progetto assicurando il successo del vostro progetto.

Non può trovare la giusta soluzione dei collettori ad anello?


A JARCH Company, ci sforziamo di soddisfare le esigenze dei nostri clienti. Se un'assemblea dal nostro modello standard non non misura i vostri requisiti, il nostro gruppo addetto alla progettazione lavorerà con voi per progettare un'assemblea dell'anello di contatto che soddisfarà le esigenze esatte della vostra società. Con in 19 anni di esperienza JARCH ha raccolto oltre 10.000 disegni, migliaia di progettazioni su ordinazione dell'anello di contatto ed esperienze che sostengono i clienti universalmente.



FAQ



Q1: È voi una fabbrica o una società per azioni?
A: Siamo una manifattura professionale con il gruppo ad alto livello di R & S.
Q2: Quanti tipi dei collettori ad anello avete?
A: Possiamo fornire tutti i tipi di collettori ad anello. Quale l'anello di contatto minitary, sliring su misura,
anello di contatto miniatura, anello di contatto ottico della fibra, giunto rotante di rf, HD combinare tipo,
anello di contatto del disco, anello di contatto di energia eolica, anello di contatto di energia solare, anello di contatto del attraverso-foro, ecc.
Q3: Potete fornire ai collettori ad anello i segnali ad alta frequenza e (o) i segnali di comunicazioni ottiche.
A: Sì, possiamo fornire i collettori ad anello dei segnali misti come vostra richiesta.
Q4: che cosa è la vita lavorativa dei vostri collettori ad anello.
A: le rivoluzioni di 30~50 milioni per la norma un, le rivoluzioni di 50~80 milioni per lo speciale un,
Anche possiamo fornire le rivoluzioni molto più alte come vostro requisito speciale.
Q5: Fornite l'OEM ed il ODM?
A: Sì, forniamo l'OEM ed il ODM.
Q6: Che dati tecnici dovrebbero essere forniti per il nostro modello su misura dell'anello di contatto.

A: Se volete costomize il modello speciale dell'anello di contatto, dovete fornire i dati dettagliati come qui sotto:

velocità di a.operatring (RPM)
tipo di b.the di installazione

dimensione di c.outline

d.channels (no di singolo cavo oltre a cavo)
tensione & corrente di e.rated per gli anelli di potere e gli anelli del segnale

tipo del segnale di f.the e riferito
parametri (molto importanti)

temperatura h.IP (requisiti di g.operating di sigillamento)

Q7: Quanto tempo è il vostro termine d'esecuzione di produzione?
A: Ha bisogno dei 7 - 15 giorni per i prodotti standard, i 10 - 20 giorni per i prodotti su misura semplici,
15 - 40 giorni per i porducts su misura complesso.
Q8: Che cosa è il vostro porto della consegna?
A: Il nostro porto della consegna è Shenzhen
Q9: Come fate la consegna le nostre merci?
A: Gli ordini solitamente piccoli possono essere deliveried da aria, grandi ordini possono essere deliveried dal mare.
Può essere negoziato prima della consegna.
Nota:
Se avete qualunque altra domanda, contac dei pls noi senza qualsiasi esitazione.
